常见的绝缘管母线连接方式

开关柜之间的连接

开关柜之间的连接可以采用开关柜顶部上进线连接方式，也可以通过电缆夹层，采用开关柜下部进线连接方式，用户可根据实际情况自行选择。对于上部进线可以采用屏蔽全绝缘也可以采用半绝缘;从开关柜下部进线，则只能采用屏蔽全绝缘的母线产品。

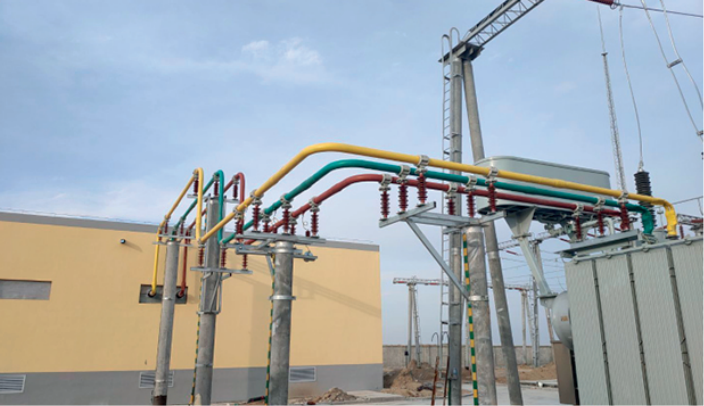

主变到控制室的架空连接

从主变压器的10kV或35kV套管到控制室的穿墙套管，然后直接和高压开关柜的端子连接，这是绝缘管形母线应用的最常见的方式。主要优点:适合大电流，布线清晰美观，采用屏蔽全绝缘、半绝缘两种类型的母线均可。对于环境要求不高，建议采用半绝缘母线，相对造价较低，安装方便，易于维护。

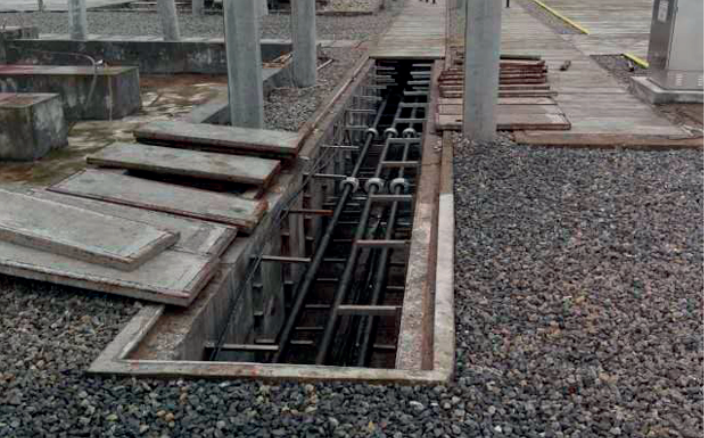

电缆沟

对于现场情况较为复杂、或不便于架空走线的变电站及建于多层楼内的变电站，屏蔽绝缘母线可以经地下电缆沟或者电缆夹层，与相关设备进行连接，此时应该采用屏蔽全绝缘的管形母线，实际运行中导体表面不带电，安全性高。

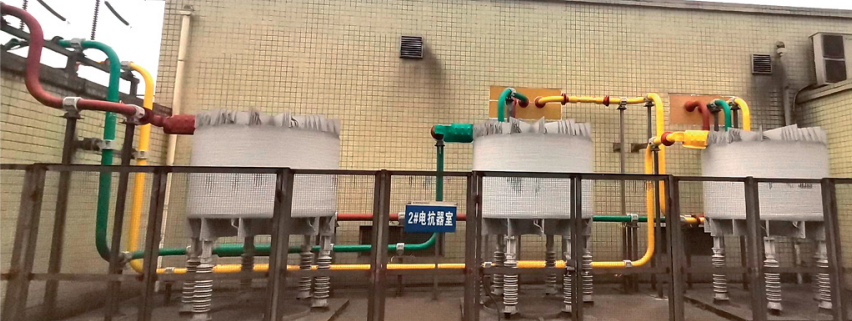

与电抗器母联

从主变到电抗器的连接是绝缘管母线应用的最常见的方式之一。有上进上出线、侧进侧出线等几种连接方式。采用屏蔽全绝缘、半绝缘两种类型的母线均可。
